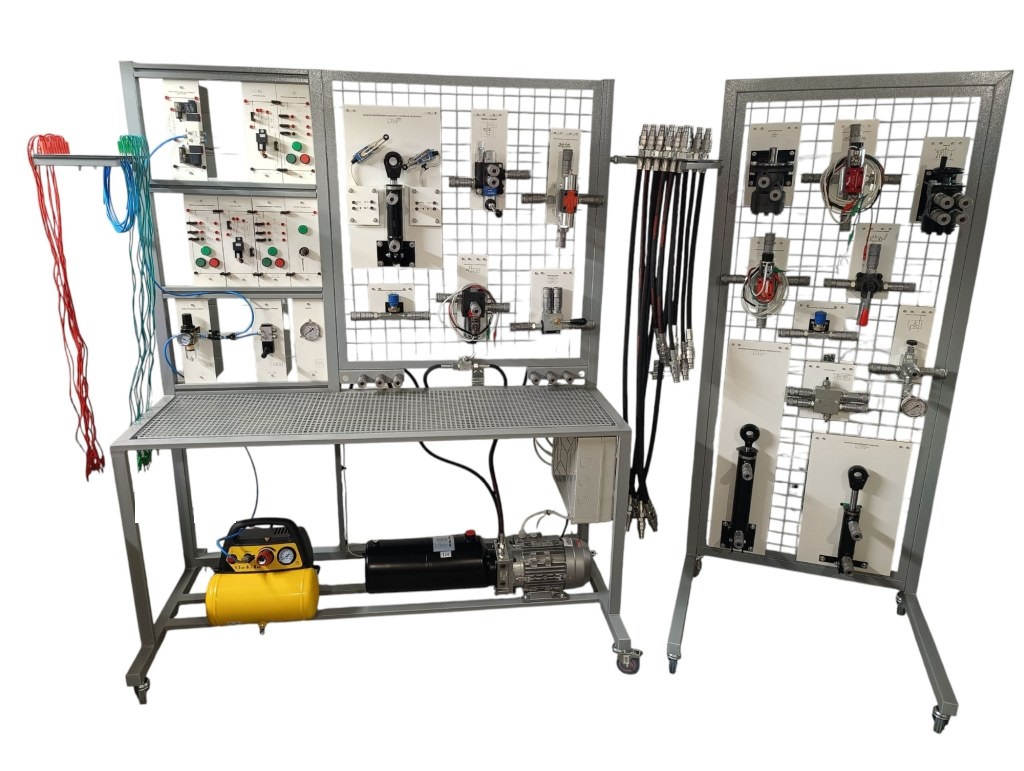

Zestaw panelowy - stanowisko hydrauliki siłowej
Cena za szt.
Opis produktu
Zestaw panelowy - "stanowisko hydrauliki siłowej" może stanowić wyposażenie szkół kształcących w zawodach :
- elektromechanik pojazdów samochodowych technik pojazdów samochodowych
- mechanik pojazdów samochodowych
- technik pojazdów samochodowych
- mechanizacja rolnictwa / agrotronika
- mechanik / technik pojazdów ciężarowych
- mechanik / technik / operator maszyn
Mechatronicznym - pokrewne
Charakterystyka:
- stanowisko możliwia realizację układów wykorzystujących poodzespoły wczodzące w skład zestawu .
- do budowy stanowiska wykorzystano rozdzielacze sterowane ręcznie, elektrycznie oraz pneumatycznie.
- elementy hydrauliki siłowej zamontowano na panelach mocowanych na kratownicy.
- połaczenia elementów wykonuje się przewodami hydraulicznymi wyposażonymi w szybkozłączki sucho odcinające.
- stół roboczy wyposażony jest w wanne ociekową zabezpieczającą przed zanieczyszczeniem olejem
- stelaż odkładczy po połączeniu do gniazd zasilających może służyć jako drugi stelaż roboczy
- stanowisko wyposażone jest w agregat hydrauliczny napędzany silnikiem elektrycznym zasilanym napięciem 3x400V/AC ( lub na zamówienie 1 x 230V/50 Hz )
- stanowisko wyposażone we własny kompresor układu pneumatycznego
- stanowisko robocze i stelaż odlkładczy umieszczone na kółkach umożliwiających przemieszczanie
- Modułowa budowa stanowiska umożliwia jego rozbudowę oraz doposażenie w inne elementy w zależności od potrzeb procesu dydaktycznego.
Wyposażenie:
|
L.p. |
Nazwa |
Ilość sztuk |
|
1 |
Stelaż kompletny |
1 |
|
2 |
Agregat hydrauliczny |
1 |
|
3 |
Włącznik pompy |
1 |
|
4 |
Regulator ciśnienia z manometrem |
1 |
|
5 |
Zawór krzyżowy |
1 |
|
6 |
Zawór hydrauliczny 4/3 sterowany manualnie |
1 |
|
7 |
Siłownik hydrauliczny dwustronnego działania |
1 |
|
8 |
Siłownik hydrauliczny z symulacją obciążenie |
1 |
|
9 |
Siłownik hydrauliczny - układ kierowniczy |
1 |
|
10 |
Silnik hydrauliczny |
1 |
|
11 |
Orbitrol |
1 |
|
12 |
Zamek hydrauliczny |
1 |
|
13 |
Zawór przelewowy |
1 |
|
14 |
Zawór dławiący jednostronny |
1 |
|
15 |
Zawór dławiący dwustronny |
1 |
|
16 |
Wspornik na przewody hydrauliczne |
1 |
|
17 |
Przewód hydrauliczny dł. 0,6 m |
4 |
|
18 |
Przewód hydrauliczny dł. 1,1 m |
6 |
|
19 |
Trójnik |
2 |
|
20 |
Manometr |
2 |
|
21 |
Wspornik na przewody elektryczne |
1 |
|
22 |
Przewód elektryczny czarny 50 cm |
2 |
|
23 |
Przewód elektryczny czarny 100 cm |
2 |
|
24 |
Przewód elektryczny czerwony 50 cm |
6 |
|
25 |
Przewód elektryczny czerwony 100 cm |
10 |
|
26 |
Łącznik 19mm |
27 |
|
27 |
Elektorzawór 2/2 |
1 |
|
28 |
Zawór hydrauliczny 4/3 sterowany elektrycznie (z płytą przyłączeniową) |
1 |
|
29 |
Zawór hydrauliczny 4/3 sterowany elektrycznie |
1 |
|
30 |
Zawór hydrauliczny 3/2 sterowany elektrycznie |
1 |
|
31 |
Siłownik hydrauliczny z krańcówkami |
1 |
|
32 |
Przyciski monostabilne z kontrolką |
3 |
|
33 |
Przekaźnik NO/NC |
2 |
|
34 |
Zestaw przewodów pneumatycznych |
1 |
|
35 |
Stelaż odkładczy |
1 |
|
36 |
Sprężarka powietrza |
1 |
|
37 |
Blok przygotowania powietrza |
1 |
|
38 |
Zawór hydrauliczny 4/3 sterowany pneumatycznie |
1 |
|
39 |
Zawór pneumatyczny 5/3 sterowany elektrycznie |
1 |
|
40 |
Zawór pneumatyczny 5/3 sterowany ręcznie |
1 |
Wymiary stanowiska (160 x 65 x 185) cm , stelarz odkładczy (100 x 65 x 185) cm
Waga: ~130 kg.
