Przekładnia planetarna z silnikami elektrycznymi napędu hybrydowego

Stanowisko dydaktyczne związane z elektromobilnością.

Szczególnie przeznaczone do zawodu TECHNIK ELEKTROMOBILNOŚCI w zakresie kwalifikacji: „MOT.02. Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych” i „MOT.07. Organizacja i prowadzenie procesu obsługi i naprawy pojazdów zeroemisyjnych i niskoemisyjnych” realizowane w technikum i w branżowej szkole II stopnia.

Przekładnia planetarna z silnikami elektrycznymi napędu hybrydowego

Stanowisko na stojaku obrotowym wyposażone w osprzęt wraz z fragmentem instalacji elektrycznej, czujnikami i mechanizmami wykonawczymi układów regulacji, umożliwiające naukę czynności kontrolno - pomiarowych parametrów elektrycznych tych podzespołów.

Stanowisko przeznaczone do nauki praktycznych umiejętności zawodowych w zakresie posługiwania się narzędziami, nauki procedur obsługowo- naprawczych, oraz prezentacji funkcjonowania danego typu rozwiązania przekładni bezstopniowej.

Umożliwia nauczycielom zawodu, trenerom, instruktorom prowadzenie nauczania budowy przekładni, rozmieszczenia jej podzespołów, zasad kolejności i specyfiki montażu, pomiarów kontrolnych oraz wielu innych, dotyczących np. czynności obsługowych.

Stanowisko umożliwiające bezpieczne wykonywanie przez ucznia wielokrotnych czynności montażu i demontażu, wymiany i weryfikacji takich zespołów jak:

•  silnik elektryczny pierwszy MG1;
•  silnik elektryczny drugi MG2 ;
•  koła zębate i wielu innych czynności;
•  przekładnia planetarna.

Stanowisko umożliwiające kontrolę umiejętności praktycznych ucznia w posługiwaniu się narzędziami oraz ocenę znajomości procedur czynności obsługowo - naprawczych. Nadające się również do prowadzenia standardowych egzaminów zawodowych w zawodzie mechanik pojazdów samochodowych.

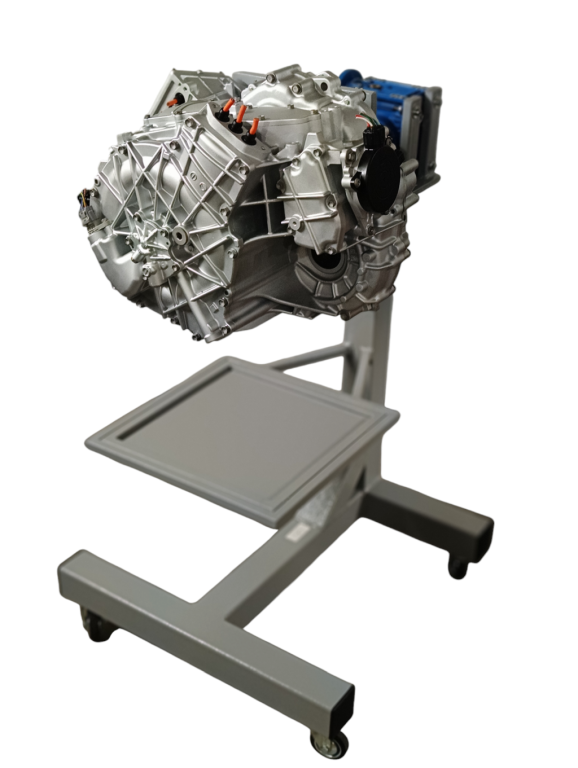

Zespół przekładni zamontowany na stelażu na wsporczej ramie obrotowej, co umożliwia za pomocą przekładni ślimakowej obrót o 360 stopni. Pozwala to na dostęp do wszystkich podzespołów w trakcie prezentacji, oraz prac obsługowo-naprawczych. Przekładnia ślimakowa pozwala tylko na powolny obrót przekładni, co ogranicza zagrożenie przed przypadkowym przyciśnięciem dłoni lub palców osób trenujących czynności obsługowo-naprawcze.

W dolnej części stelażu, zamontowana półka (wanna) z możliwością jej wyciągnięcia, która służy do ociekania resztek oleju oraz odkładania zdemontowanych podzespołów, śrub, nakrętek lub wsporników, a także narzędzi.

Rama wsporcza stelaża stanowiska wyposażona w kółka obrotowe z hamulcem, co pozwoli na przemieszczanie skrzyni biegów w obrębie pomieszczeń szkolnych. Całość konstrukcji wykonana jest z profili stalowych, pokryta farbą proszkową w kolorze szarym dla zapewnienia estetyki i trwałości powłok lakierniczych. Wymiary stelaża stanowiska: 90 x 90 x 110 cm.

Możliwość wykonania stanowiska jako przekrój w półwidoku.
