Stanowisko dydaktyczne silnika ZS wyposażonego w układ zasilania wykorzystujący pompowtryskiwacze

CENA: 43 000,00 PLN
Czas wysyłki : 30dni
szt.

produkt niedostępny w tej liczbie

dostępna ilość:

dodano produkt

przejdź do koszyka

Producent: Master Bike Piotr Sendyk
Numer katalogowy: PD01
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
stanowisko dydaktyczne silnika spalinowego mpi
Opis przedmiotu

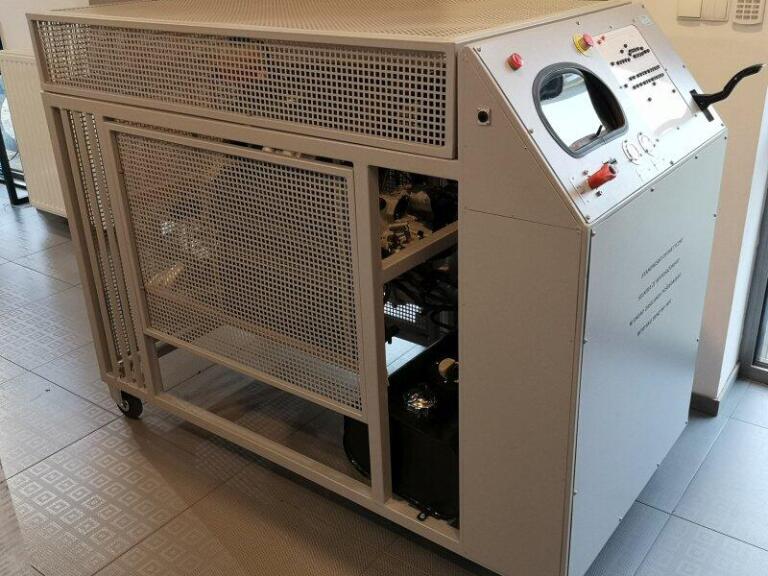

Stanowisko dydaktyczne silnika ZS wyposażonego w układ zasilania wykorzystujący pompowtryskiwacze.



Stanowisko pozwala na:

  • poznanie budowy i zasady działania silnika spalinowego ZS wyposażonego w układ zasilania wykorzystujący pompowtryskiwacze;
  • zapoznanie się z mechatroniką układu zasilania silnika spalinowego ZS wyposażonego w układ zasilania wykorzystujący pompowtryskiwacze;

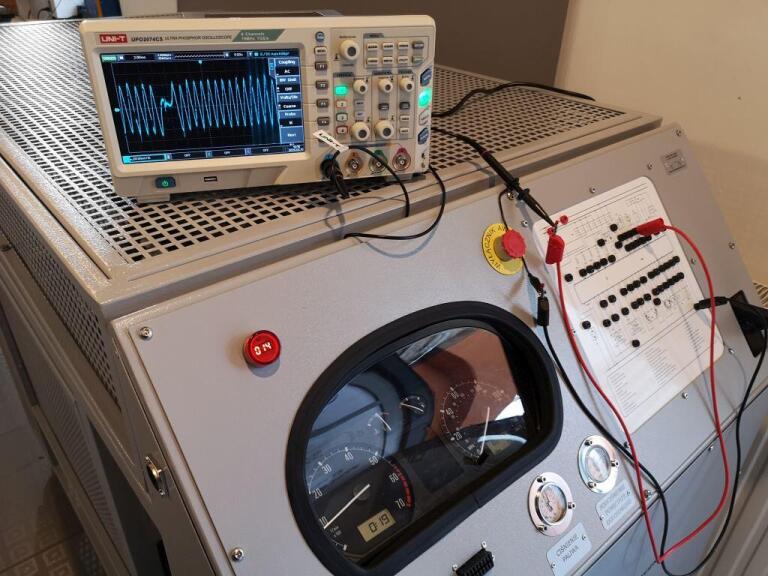

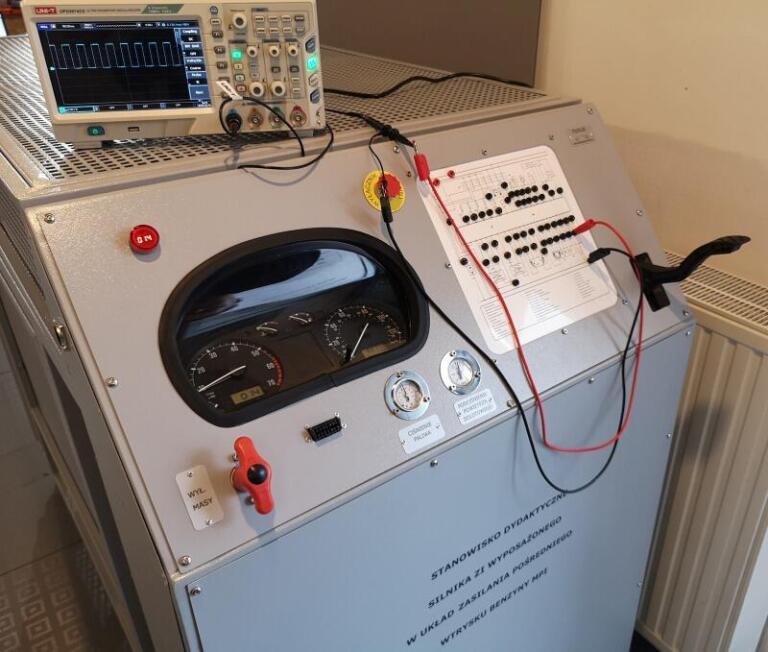

  • pomiar sygnałów z czujników systemu sterowania za pomocą oscyloskopu, multimetru;

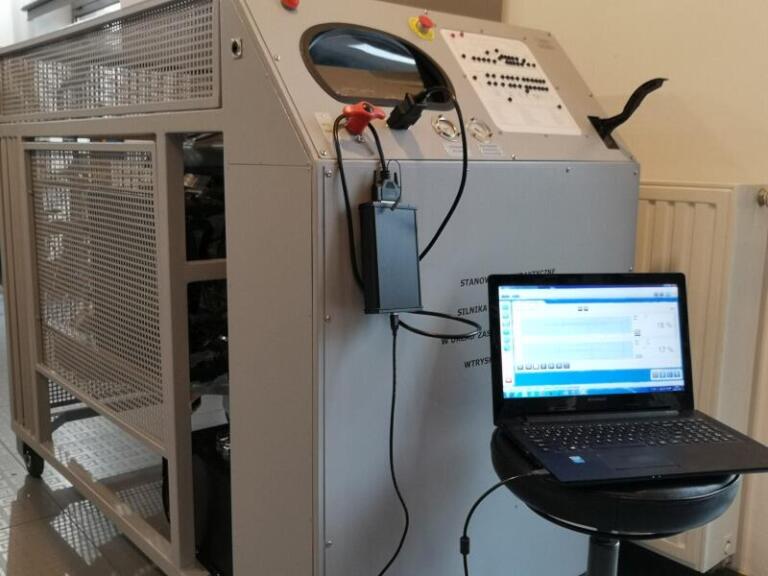

  • przeprowadzenie diagnostyki szeregowej z wykorzystaniem gniazda OBD2 za pomocą dostępnych na rynku testerów diagnostycznych;
  • zasymulowanie błędów czujników oraz elementów wykonawczych systemu sterowania silnikiem.

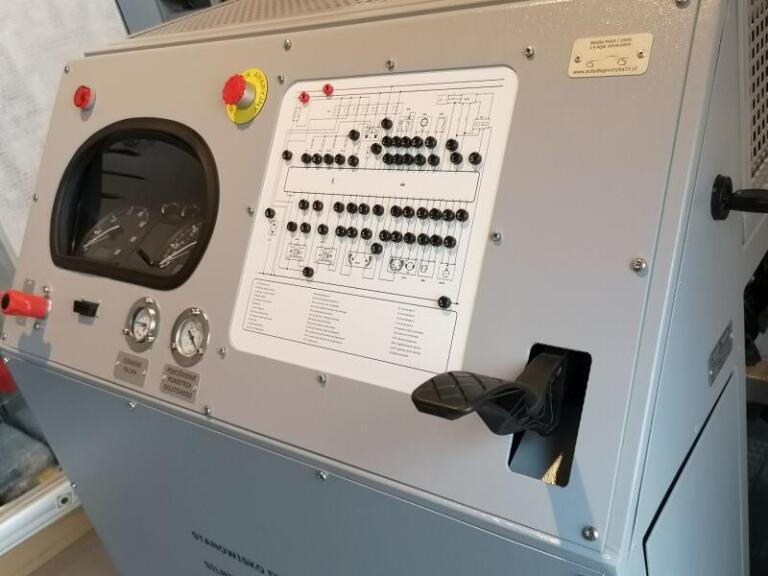

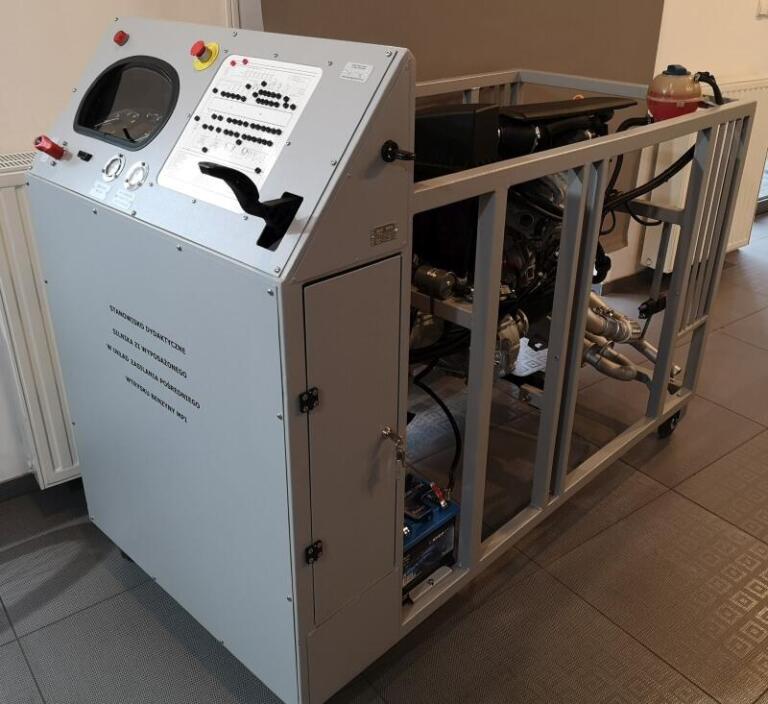

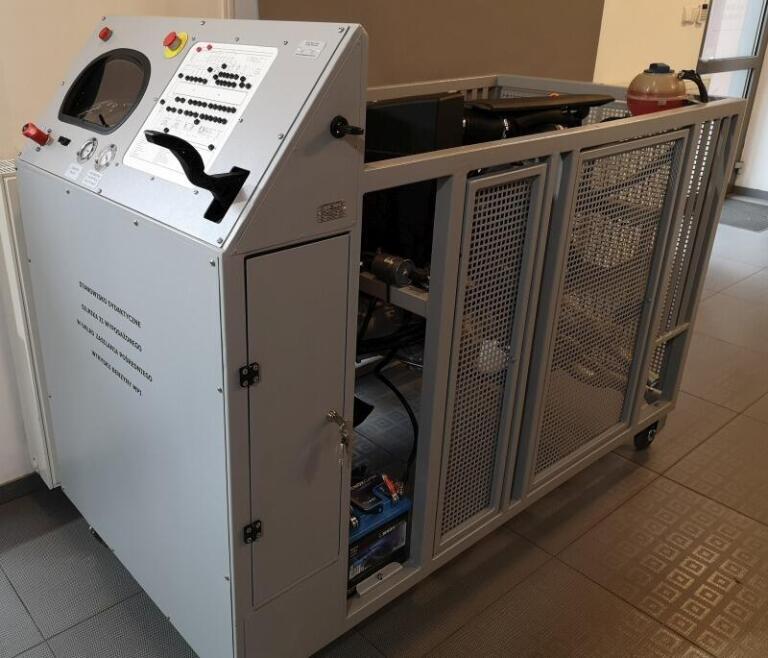

Stanowisko posiada panel sterujący z wyprowadzonym Break Out Box-em do diagnostyki równoległej oraz gniazdem OBDII 16-pinowym do diagnostyki szeregowej.



Panel posiada następujące wskaźniki:

  • wskaźnik temperatury silnika;
  • wskaźnik prędkości obrotowej silnika;
  • wskaźnik zbyt niskiego ciśnienia oleju;
  • wskaźnik poziomu paliwa;
  • wskaźnik ciśnienia paliwa;
  • wskaźnik ciśnienia powietrza w kolektorze dolotowym;
  • wskaźnik napięcia akumulatora;
  • wskaźnik błędów Check Engine.



Dodatkowo panel posiada:

  • wyłącznik masy;
  • wyłącznik bezpieczeństwa / awaryjny;
  • stacyjkę uruchamiania silnika;
  • gniazdo OBD2 16-pinowe do diagnostyki szeregowe;
  • dźwignię przyspieszenia;
  • schemat układu elektrycznego stanowiska z wyprowadzonymi gniazdami typu banan 4mm do diagnostyki równoległej.



Stanowisko posiada symulator błędów czujników oraz elementów wykonawczych silnika zamontowany w zamykanej skrzynce.

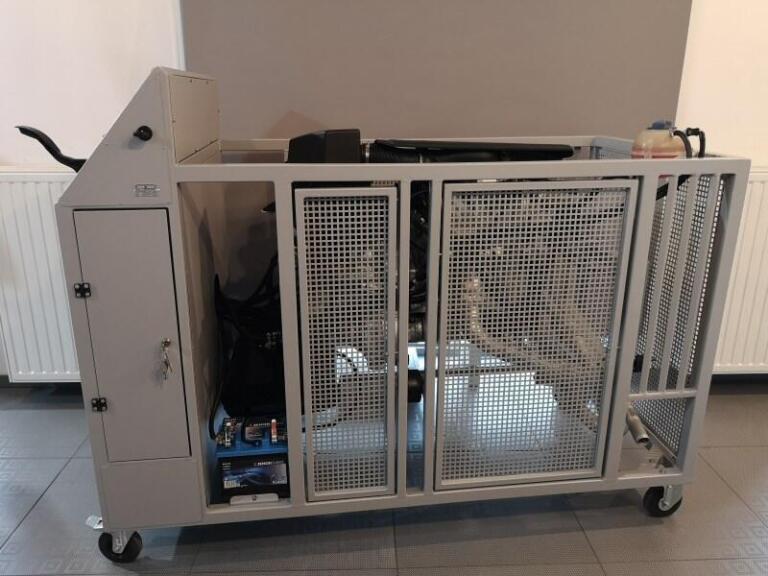

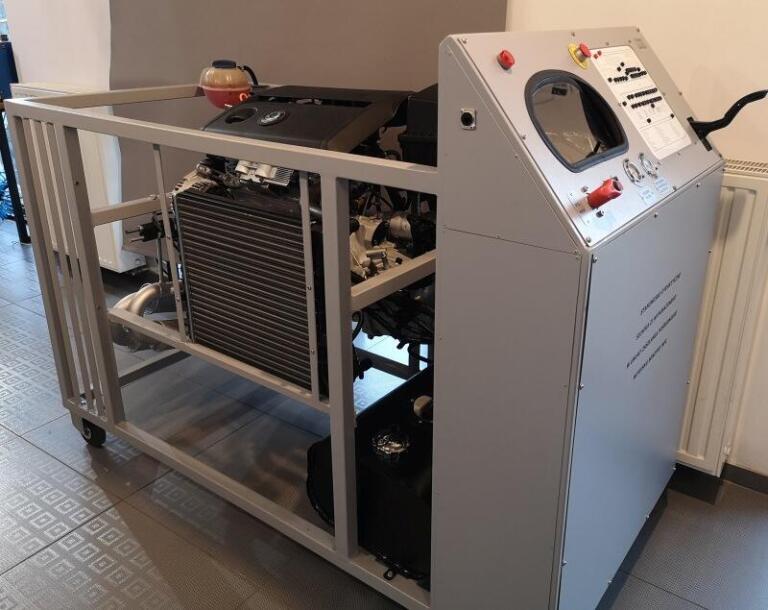

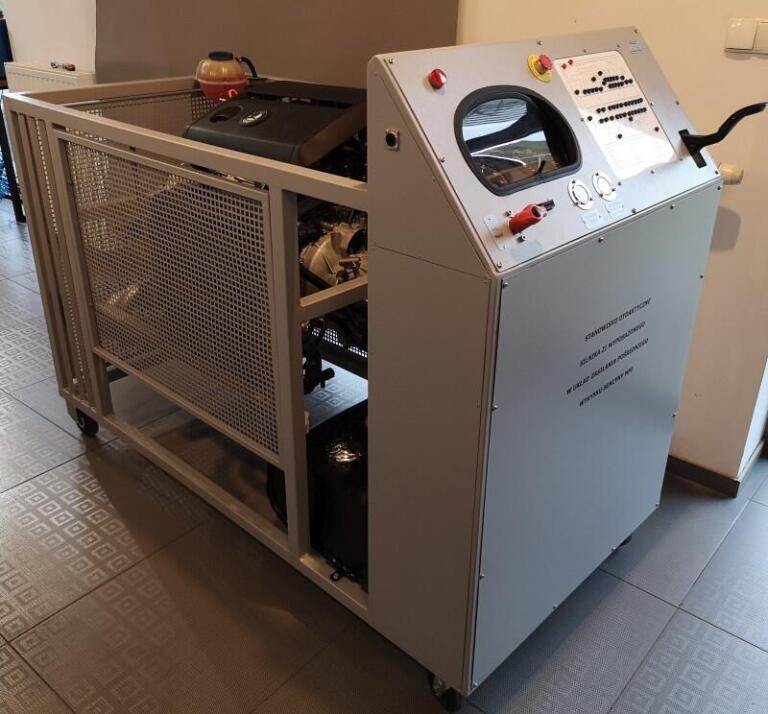

Rama wykonana z profili zamkniętych, malowana proszkowo RAL 7045.

Cztery koła o nośności 450kg – przednie skrętne z hamulcem. Wymiary ramy min: (długość x szerokość x wysokość) 160cm x 80cm x 120 cm.  Waga 350 kg-450kg.

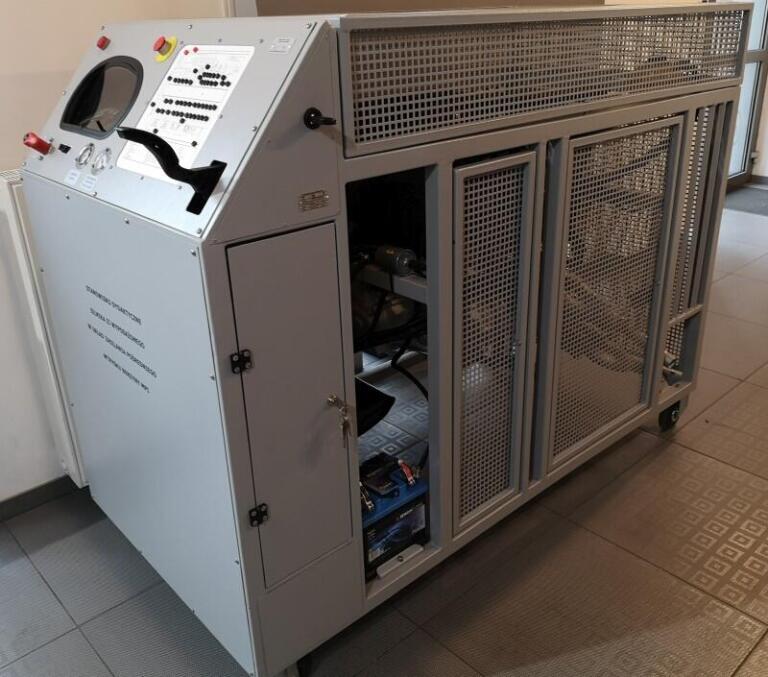

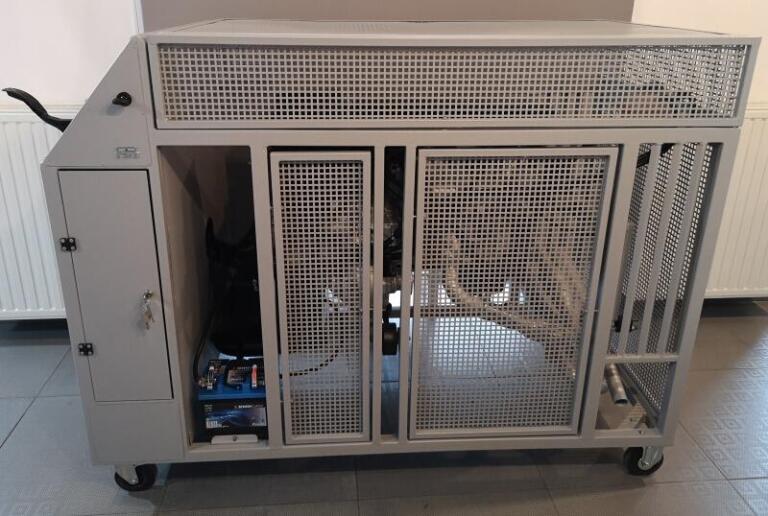

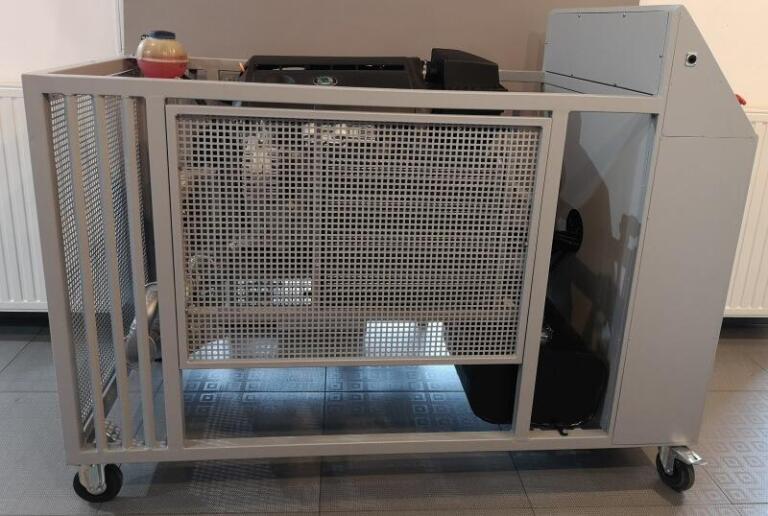

Stanowisko posiada demontowane osłony z blachy perforowanej 10-12mm, umożliwiając dostęp serwisowy do podzespołów silnika.  Zamontowane osłony chronią przed elementami zagrażającymi bezpieczeństwu użytkownika.

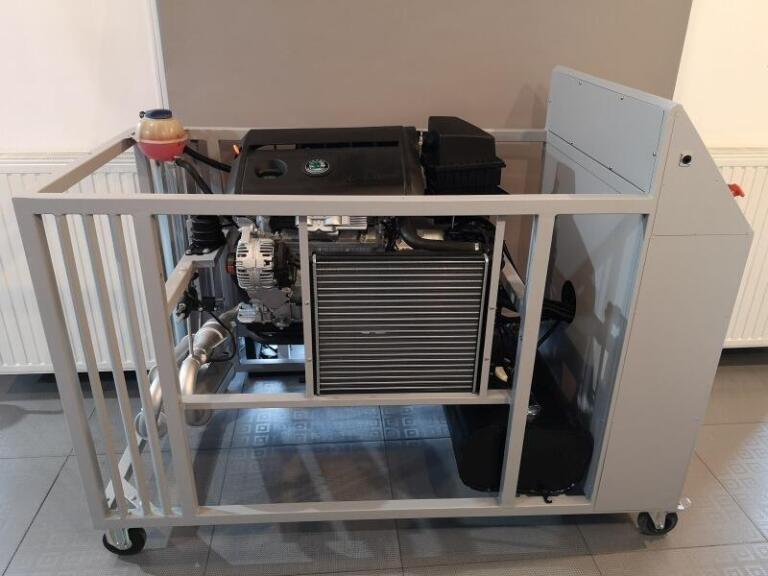

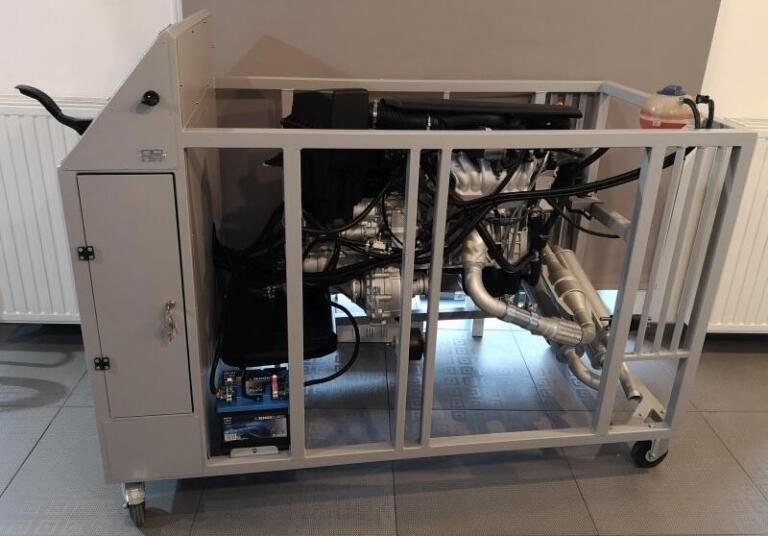

Silnik wyposażony w kompletny układ chłodzenia, smarowania, wydechowy, dolotowy, zasilania paliwem. Zbiornik paliwa 20L.

Pojemność silnika w zakresie 1100cm3 – 2000cm3 .

Silnik pochodzi z demontażu. Przed zamontowaniem przechodzi kompleksowy remont w celu przywrócenia jego pełnej sprawności i funkcjonalności. Wszystkie elementy eksploatacyjne, typu: napęd rozrząd, napęd osprzętu silnika, płyny eksploatacyjne, filtry wymieniane są na nowe.

Instalacja 12 VDC.



W zestawie:

  • Instrukcja obsługi w j. polskim;
  • Zestaw podstawowych ćwiczeń dotyczących diagnostyki szeregowej i równoległej z wykorzystaniem testerów diagnostycznych, multimetru, oscyloskopu;
  • Szkolenie z zakresu obsługi stanowiska.

Stanowisko realizowane na zamówienie, istnieje możliwość modyfikacji parametrów.
